Sabot ailes extérieure 45 X 108 X 1.5 - SIMPSON
  • Sabot ailes extérieure 45 X 108 X 1.5 - SIMPSON
  • Sabot ailes extérieure 45 X 108 X 1.5 - SIMPSON
  • Sabot ailes extérieure 45 X 108 X 1.5 - SIMPSON
  • Sabot ailes extérieure 45 X 108 X 1.5 - SIMPSON

Sabot ailes extérieure 45 X 108 X 1.5 - SIMPSON

SIMPSON STRONG TIE

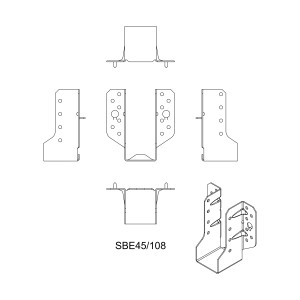

SBE45/108
2,32 €
TTC

En stock
Livraison en 24/48h
Retour sous 14 jours

Les points clés

Sabot ailes extérieures 45 X 138 X 1.5 - SIMPSON

• Largeur intérieur : 45 mm

• Hauteur : 138 mm

• Epaisseur : 1.5 mm

• Matière : Acier galvanisé S250GD + Z275 suivant NF EN10346

• Permet de fixer vos poutres, pannes, bois d'ossatures, chevrons

• Dimension de la poutre supportée :

- Largeur : 45 mm

- Hauteur comprise entre 150 mm et 207 mm

• Système Speed-Prong : 2 Pointes repliées vers le support qui permettent de maintenir le sabot afin de clouer ou visser plus facilement.

FIXATION :

-Poutre dans le sabot :

10 trous de 5 mm de diamètre par vissage ou par clouage (5 par coté)

-Sur le porteur : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, en béton, en acier...

14 trous de 5 mm de diamètre par clouage ou par vissage (7 par coté)

ou

4 trous de 11 mm (2 par coté) par boulonnage (acier), goujond'ancrage ou scellement chimique ( béton, maçonnerie...)

• Pour la fixation utilisez des POINTES ANNELÉE OU VIS D'ANCRAGE dont les caractéristique techniques au cisaillement assurent la meilleures garantie.

MISE EN ŒUVRE DANS LA DESCRIPTION

Voir la description
Produits associés

Description

MISE EN OEUVRE :

• FIXATION DE LA POUTRE DANS LE SABOT : 10 trous de 5 mm de diamètre

Pointes annelées CNA 4.0 x 50 mm,
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
ou
Vis CSA 5.0 x 40 mm,
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.


• SUR LE PORTEUR : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, en béton, en acier... :

- fixation sur porteur bois : 10 trous de 5 mm de diamètre

Pointes annelées CNA 4.0 x 50 mm,
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
ou
Vis CSA 5.0 x 40 mm,
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.


- fixation sur acier : 4 trous de 11mm

Boulons diamètre 10 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)

- fixation sur béton : 4 trous de 11mm

Goujon d'ancrage GOUJON D'ANCRAGE BOITE DE 6 ou des GOUJON D'ANCRAGE BOITE DE 50
ou
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

- fixation sur maçonnerie creuse (reprise de charges des ancrages à vérifier) : 4 trous de 11mm

Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH16x13

> Plus de détails

Infos clés

Sabot ailes extérieures 45 X 138 X 1.5 - SIMPSON

• Largeur intérieur : 45 mm

• Hauteur : 138 mm

• Epaisseur : 1.5 mm

• Matière : Acier galvanisé S250GD + Z275 suivant NF EN10346

• Permet de fixer vos poutres, pannes, bois d'ossatures, chevrons

• Dimension de la poutre supportée :

- Largeur : 45 mm

- Hauteur comprise entre 150 mm et 207 mm

• Système Speed-Prong : 2 Pointes repliées vers le support qui permettent de maintenir le sabot afin de clouer ou visser plus facilement.

FIXATION :

-Poutre dans le sabot :

10 trous de 5 mm de diamètre par vissage ou par clouage (5 par coté)

-Sur le porteur : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, en béton, en acier...

14 trous de 5 mm de diamètre par clouage ou par vissage (7 par coté)

ou

4 trous de 11 mm (2 par coté) par boulonnage (acier), goujond'ancrage ou scellement chimique ( béton, maçonnerie...)

• Pour la fixation utilisez des POINTES ANNELÉE OU VIS D'ANCRAGE dont les caractéristique techniques au cisaillement assurent la meilleures garantie.

MISE EN ŒUVRE DANS LA DESCRIPTION

> Plus de détails

Caractéristiques techniques

SIMPSON STRONG TIE
SBE45/108

Fiche technique

Type de produit
Sabots de charpente
Largeur
45 mm
Hauteur
108 mm
Epaisseur
1,5 mm
Matière
Acier galvanisé
Caractéristique
Sabots de charpente ailes extérieures
