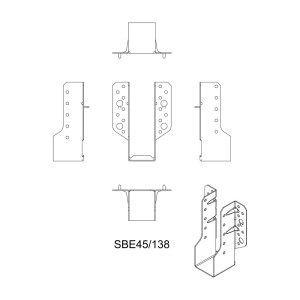

Sabot ailes extérieures 45 X 138 X 1.5 - SIMPSON

Sabot ailes extérieures 45 X 138 X 1.5 - SIMPSON

• Largeur intérieur : 45 mm

• Hauteur : 138 mm

• Epaisseur : 1.5 mm

• Matière : Acier galvanisé S250GD + Z275 suivant NF EN10346

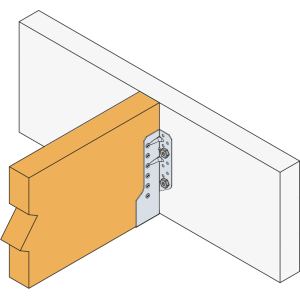

• Permet de fixer vos poutres, pannes, bois d'ossatures, chevrons

• Dimension de la poutre supportée :

- Largeur : 45 mm

- Hauteur comprise entre 150 mm et 207 mm

• Système Speed-Prong : 2 Pointes repliées vers le support qui permettent de maintenir le sabot afin de clouer ou visser plus facilement.

FIXATION :

-Poutre dans le sabot :

10 trous de 5 mm de diamètre par vissage ou par clouage (5 par coté)

-Sur le porteur : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, en béton, en acier...

14 trous de 5 mm de diamètre par clouage ou par vissage (7 par coté)

ou

4 trous de 11 mm (2 par coté) par boulonnage (acier), goujond'ancrage ou scellement chimique ( béton, maçonnerie...)

• Pour la fixation utilisez des POINTES ANNELÉE OU VIS D'ANCRAGE dont les caractéristique techniques au cisaillement assurent la meilleures garantie.

MISE EN ŒUVRE DANS LA DESCRIPTION
