Sabot ailes extérieures 76 X 152 X 1.5 - SIMPSON
• Largeur intérieur : 76 mm
• Hauteur : 152 mm
• Epaisseur : 1.5 mm
• Matière : Acier galvanisé S250GD + Z275 suivant NF EN10346
• Permet de fixer vos poutres, pannes, bois d'ossatures, chevrons
• Dimension de la poutre supportée :
- Largeur : 76 mm
- Hauteur comprise entre 165 mm et 228 mm
• Système Speed-Prong : 2 Pointes repliées vers le support qui permettent de maintenir le sabot afin de clouer ou visser plus facilement.
FIXATION :
-Poutre dans le sabot :
12 trous de 5 mm de diamètre par vissage ou par clouage (6 par coté)
-Sur le porteur : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, en béton, en acier...
18 trous de 5 mm de diamètre par clouage ou par vissage (9 par coté)
ou
4 trous de 11 mm (2 par coté) par boulonnage (acier), goujond'ancrage ou scellement chimique ( béton, maçonnerie...)
• Pour la fixation utilisez des POINTES ANNELÉE OU VIS D'ANCRAGE dont les caractéristique techniques au cisaillement assurent la meilleures garantie.
MISE EN ŒUVRE DANS LA DESCRIPTION
Produits
associés
Description
MISE EN OEUVRE :
• FIXATION DE LA POUTRE DANS LE SABOT : trous de 5 mm de diamètre
Pointes annelées CNA 4.0 x 50 mm,
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
ou
Vis CSA 5.0 x 40 mm,
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
• SUR LE PORTEUR : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, en béton, en acier... :
- fixation sur porteur bois : trous de 5 mm de diamètre
Pointes annelées CNA 4.0 x 50 mm,
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
ou
Vis CSA 5.0 x 40 mm,
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
- fixation sur acier : trous de 11mm
Boulons diamètre 10 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
- fixation sur béton : trous de 11mm
Goujon d'ancrage GOUJON D'ANCRAGE BOITE DE 6 ou des GOUJON D'ANCRAGE BOITE DE 50
ou
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25
- fixation sur maçonnerie creuse (reprise de charges des ancrages à vérifier) : trous de 11mm
Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH16x13
> Plus de détails
Infos clés
Sabot ailes extérieures 76 X 152 X 1.5 - SIMPSON
• Largeur intérieur : 76 mm
• Hauteur : 152 mm
• Epaisseur : 1.5 mm
• Matière : Acier galvanisé S250GD + Z275 suivant NF EN10346
• Permet de fixer vos poutres, pannes, bois d'ossatures, chevrons
• Dimension de la poutre supportée :
- Largeur : 76 mm
- Hauteur comprise entre 165 mm et 228 mm
• Système Speed-Prong : 2 Pointes repliées vers le support qui permettent de maintenir le sabot afin de clouer ou visser plus facilement.
FIXATION :
-Poutre dans le sabot :
12 trous de 5 mm de diamètre par vissage ou par clouage (6 par coté)
-Sur le porteur : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, en béton, en acier...
18 trous de 5 mm de diamètre par clouage ou par vissage (9 par coté)
ou
4 trous de 11 mm (2 par coté) par boulonnage (acier), goujond'ancrage ou scellement chimique ( béton, maçonnerie...)
• Pour la fixation utilisez des POINTES ANNELÉE OU VIS D'ANCRAGE dont les caractéristique techniques au cisaillement assurent la meilleures garantie.
MISE EN ŒUVRE DANS LA DESCRIPTION
> Plus de détails
Caractéristiques techniques

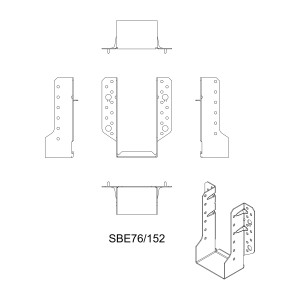

SBE76/152
Fiche technique
- Type de produit
- Sabots de charpente
- Largeur
- 76 mm
- Hauteur
- 152 mm
- Epaisseur
- 1,5 mm
- Matière
- Acier galvanisé
- Caractéristique
- Sabots de charpente ailes extérieures
