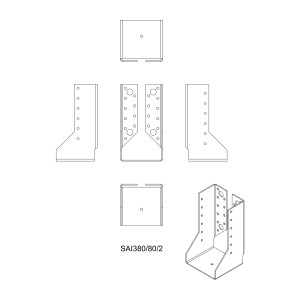

Sabot ailes intérieures 80 x 150 x 2 - Simpson

MISE EN OEUVRE :

• FIXATION DE LA POUTRE DANS LE SABOT : 10 trous de 5 mm de diamètre

Pointes annelées CNA 4.0 x 50 mm,
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
ou
Vis CSA 5.0 x 40 mm,
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.


• SUR LE PORTEUR : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, :

- fixation sur porteur bois : 10 trous de 5 mm de diamètre

Pointes annelées CNA 4.0 x 50 mm,
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
ou
Vis CSA 5.0 x 40 mm,
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.

Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faibles.

Installation sur bois :

1 Tracer l’emplacement de la poutre portée sur le porteur

2 Présenter le sabot et préfixer les ailes de chaque côté

3 Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée

4 Finaliser la fixation sur chaque aile

5 Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total

Sans sollicitation latérale, la hauteur du sabot doit être au minimum égale au 2/3 de la hauteur de la solive.
Un effort latéral requiert que la hauteur du sabot couvre au minimum 3/4 de la hauteur de la solive.

On peut admettre une tolérance de 2 mm entre l'épaisseur du bois et la largeur du sabot.

Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d'ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l'arrachement et à la rupture.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.

Installation rapide et simple.
Discrétion de l 'assemblage.
